  XFlow2014是一款专业的流体动力学计算软件,软件为用户提供了自适应尾流细化、高级建模、基于粒子的动力学求解器等多种强大的功能,能够协助用户进行工程分析以及实现各类常规流体动力学的计算,从而能够解决各类复杂的CFD问题,软件的使用界面非常的友好,能够更便于用户的进行建模与分析,适用于汽车、航空、海洋、传热等各个领域,有需要的用户赶紧下载吧!

XFlow

软件功能

  它采用专有的,基于粒子的完全拉格朗日方法,可以轻松处理传统上复杂的问题,如空气动力学,气动声学,运动部件,自由表面流动和流体 - 结构相互作用。

  XFlow仿真可以通过命令行执行,这样可以实现仿真执行的自动化。 存在两种主要的执行方法:

  ?批处理模式:这是自动执行模拟的最简单方法,但需要OpenGL支持。

  ?高级命令行:这是一步一步的执行,但允许在过程中进行更多控制,并且可以在没有OpenGL支持的情况下执行。

  自适应尾流细化:XFlow引擎自动根据用户的要求调整分辨率,提高墙壁附近解决方案的质量,并在流量发展时动态适应尾流。

  高级建模功能:XFlow能够处理大型复杂模型,并通过移动部件,分层结构,强制或刚体运动以及接触建模大大简化分析设置。

  先进的分析功能:XFlow求解器还具有热分析,共轭传热,跨音速和超音速流动,流经多孔介质,非牛顿流动以及复杂的边界条件,包括多孔跳跃和风扇模型。

  近线性可扩展性能:即使在标准台式PC上,XFlow也快速高效。它完全并行化,适用于具有近线性可扩展性的多核技术。

  易于使用的界面:XFlow为用户提供独特而新颖的界面和工作环境,包括完全集成在同一环境中的预处理器,求解器和后处理器,最先进的可视化和可配置的布局。

  在软件中有几种无网格数值方法来解决计算流体动力学。它们可分为三大类:

  (一)、在分子水平上模拟流体行为的算法(例如直接模拟蒙特卡洛);

  (二)、在宏观水平上求解方程的算法,例如平滑粒子流体动力学(SPH)或涡旋粒子法(VPM)。

  (三)、基于介观框架的方法,例如格子气自动机(LGA) )和格子Boltzmann方法(LBM)。

  格子Boltzmann方法

  虽然LGA方案使用离散数来表示分子的状态,但是Lattice Boltzmann方法(LBM)利用具有实变量的统计分布函数,通过构造保留质量守恒,线性动量和能量。

软件特色

  XFlow是一个用于构建,执行和管理工作流的平台。

  它是构建协作应用程序以及在整个企业中集成流程的基础。

  它占地面积小,但功能非常强大,从开发,部署和管理角度来看,易于使用。

  它在EJB和servlet容器中运行,并支持组织防火墙内以及跨组织边界的分布式和并行进程。

  节约时间- 当你说比较时间时,我假设你想看看从开始模拟开始所需的时间,这包括导入几何,清理,网格划分,设置分析,运行时间和后期处理。当人们开始比较时,您会发现在XFlow中消除了投入CAD模型,清理和网格化所花费的时间......这是使用传统CFD软件进行模拟的大部分时间。用户可以专注于在同一时间段内对其产品开发进行更多的设计迭代。

  在许多非常不同的领域(汽车,航空航天,空气动力学,自由表面流动,FSI,传热......)进行了模拟。

  数据类型,数据可以导出为瞬时,平均和标准偏差类型。 必须在“模拟”选项卡中的计算之前启用平均值和标准差数据类型。

  体积/表面,这些是可以导出的字段。 它们分为两列:体积字段和表面字段。 体积场在流体的整个区域内定义,而表面场仅在几何表面定义。

  框架,可以为XFlow保存的每个帧导出模拟数据。 这里指定了导出的第一帧和最后一帧,例如, 从第0帧到第10帧。

  加载模拟数据

  后处理树:XFlow具有广泛的后处理功能,可以从项目树的后处理分支进行控制。

  可视化字段,这些是可以进行后处理的XFlow输出变量。

  根据结果创建动画

  数据可视化模式:Graphich View&Function Viewer

  将XFlow结果导出到另一个文件扩展名

安装方法

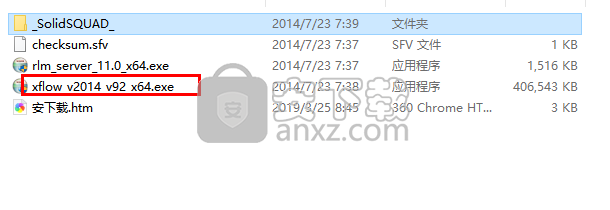

  1、在本站下载并解压软件,双击安装程序“xflow_v2014_v92_x64.exe”开始安装软件XFlow2014。

XFlow

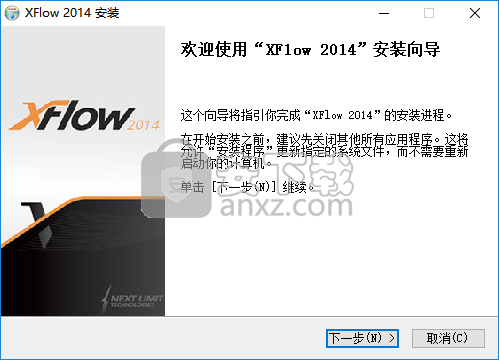

  2、进入XFlow2014安装向导界面,点击【下一步】按钮继续。

XFlow

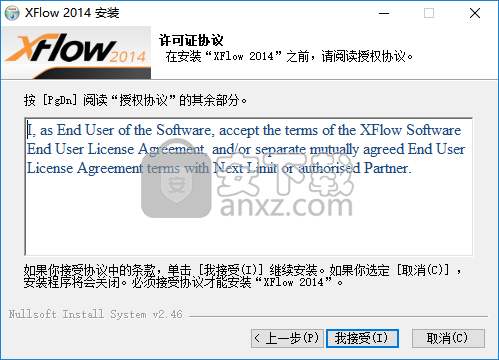

  3、阅读软件许可协议,点击【我接受】。

XFlow

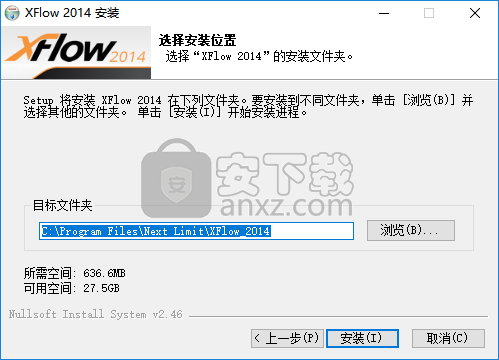

  4、选择软件的安装位置,用户可以选择默认的安装位置,也可以点击【浏览】按钮自定义设置。

XFlow

  5、点击【安装】按钮即可开始进行安装。

XFlow

  6、正在安装XFlow2014,用户等待安装完成。

XFlow

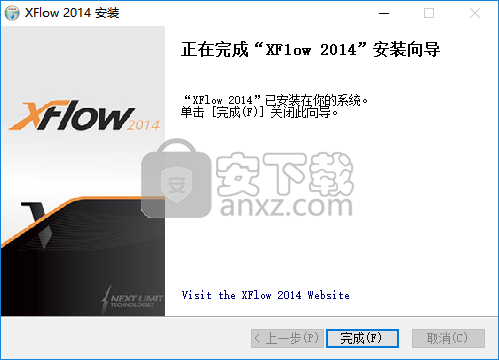

  7、弹出如下的正在完成XFlow2014安装向导的提示,点击【完成结束安装】。

XFlow

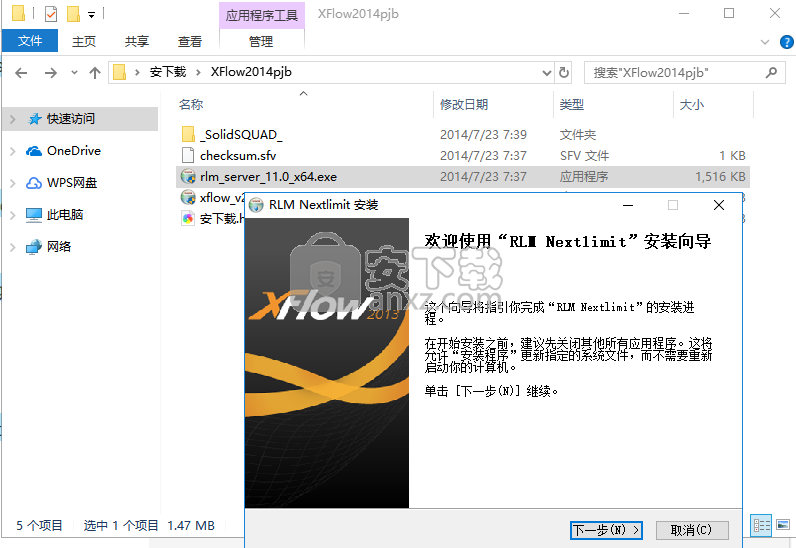

  8、双击“rlm_server_11.0_x64.exe”按钮安装许可程序Next Limit(一直点击下一步完成安装),默认安装位置为C:\Program Files\Next Limit\XFlow_2014,为方便破解不要修改。

XFlow

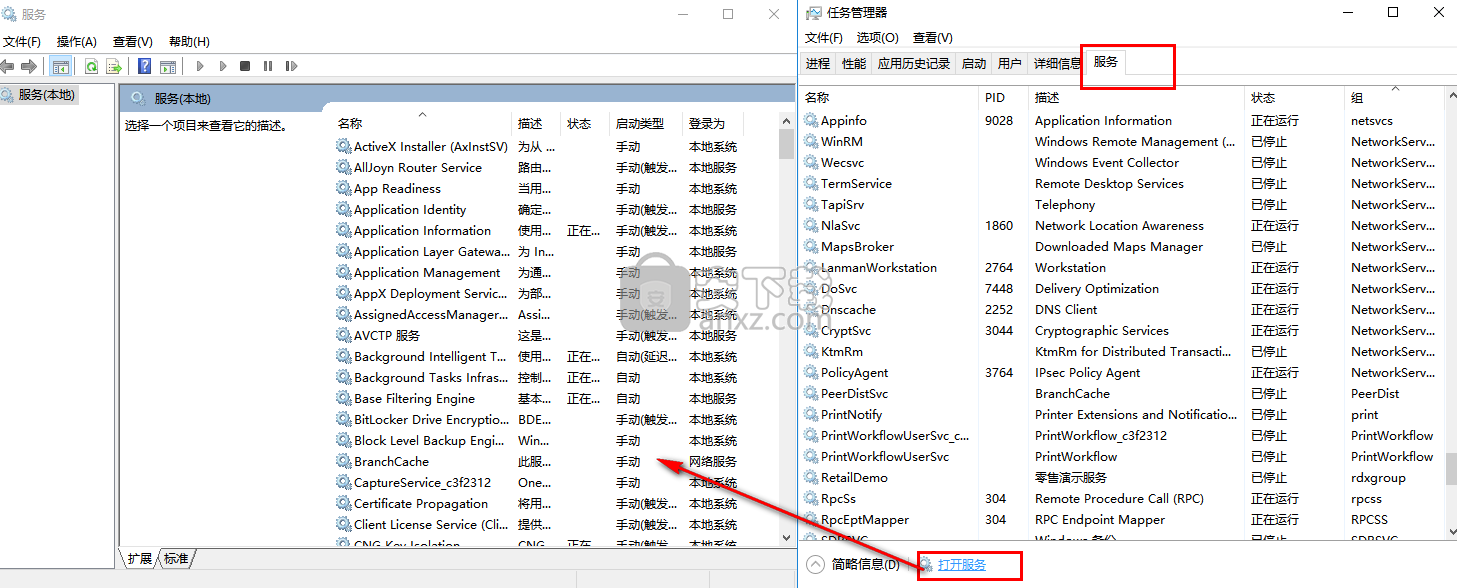

  9、我们打开任务管理器,然后在服务一栏下点击【打开服务】打开服务窗口(crtl+alt+.可以打开快速打开任务管理器)。

XFlow

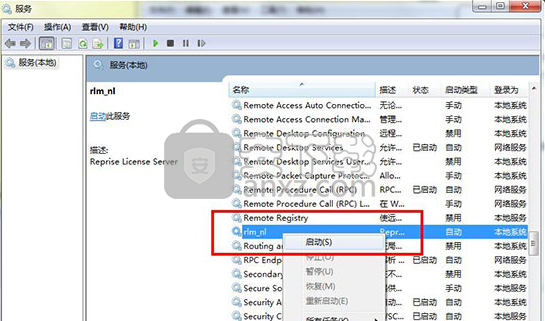

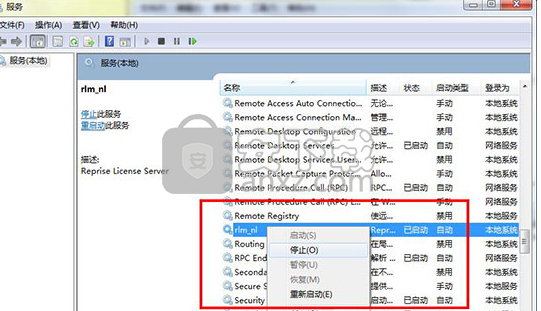

  10、在服务界面下找到名为“rlm_nl”的服务,右击点击【停止】选项。

XFlow

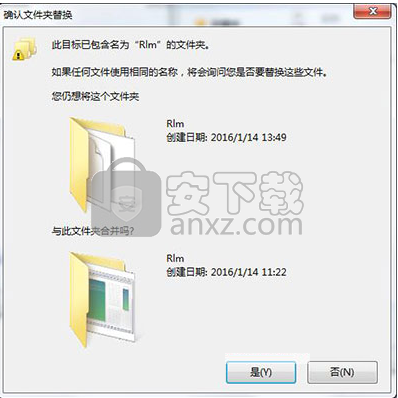

  11、在解压包中打开_SolidSQUAD_文件夹,将其中名为“Rlm”的文件夹复制到Next Limit的安装目录下(默认为C:\ Program Files \ Next Limit \),选择替换同名文件夹。

XFlow

  12、紧接着,再服务界面中右击“rlm_nl”服务,选择【启动】。

XFlow

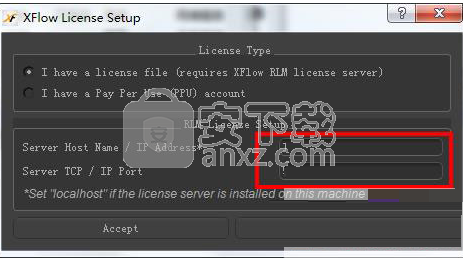

  13、运行xFlow,若弹出如下的窗口,我们在Server Host Name /IP Addressk、Server TCP /IP Port分别输入localhost和8080(若不正确可以输入505),然后点击【accept】即可。

XFlow

使用方法

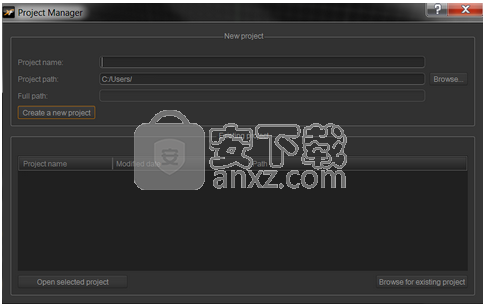

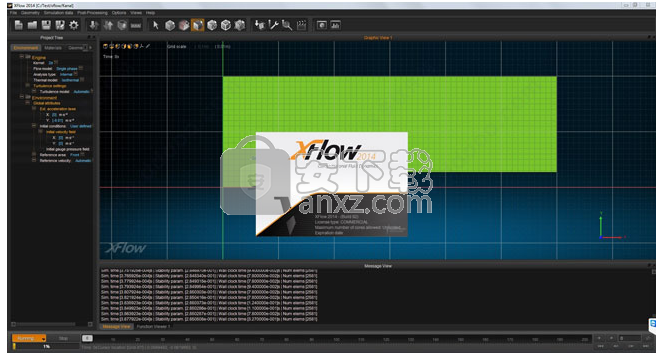

  1、启动XFlow,请双击位于安装文件夹中的XFlow.exe文件:execute_xflow。 然后,应用程序将显示图形用户界面的默认布局,并将自动打开项目管理器窗口。

  项目管理窗口

  如上图所示,Project Manager窗口允许用户:

  ?创建新项目:输入项目名称和路径,然后按“创建新项目”按钮。

  ?打开现有项目:

  从“现有项目”列表中选择最近的项目,按“打开现有项目”按钮

  按th按钮浏览现有项目并通过文件系统浏览项目,然后按“打开现有项目”按钮

XFlow

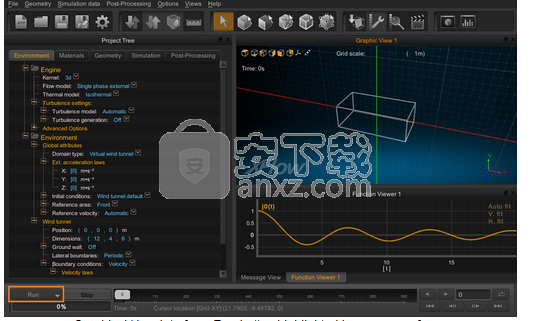

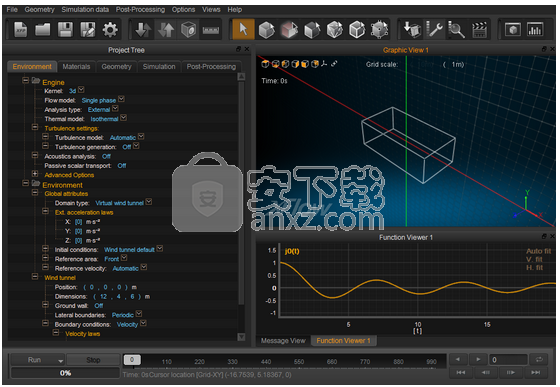

  2、图形用户界面(GUI)及其管理。

  XFlow图形用户界面外观

  如上图所示,GUI由以下元素组成:

  1.主菜单

  2.工具栏

  3.项目树

  4.消息视图

  5.图形视图

  6.功能查看器

  7.变换工具

  8.时间控制

XFlow

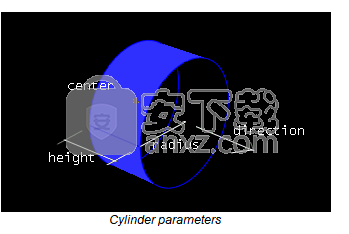

  3、创建圆柱体

  主菜单>几何>创建对象>创建柱面,038-dk-create_cylinder

  通过指定以下参数来创建柱面:

  ?描述基础的圆的中心

  ?挤出方向

  ?圆形截面的半径(底部或顶部)

  ?气缸高度

  ?圆柱扇区的角度(0到360之间)

  ?Num方位角线段,是用于构建圆柱体的方位角方向上的元素数量

  ?Num径向段,它是用于构建圆柱体的径向方向上的元素数量

  ?Num longit。 区段是用于构建圆筒的纵向方向上的元件数量

XFlow

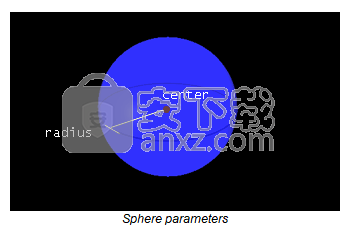

  创建球体

  主菜单>几何>创建对象>创建球体,035-dk-create_sphere

  通过指定球体的中心和半径来创建球体。

XFlow

  4、设置模拟,从左到右遵循项目树的工作流程:

  XFlow工作流程:项目树类别,与模拟设置相对应的项目以橙色突出显示。

  模拟设置包括前四个步骤:

  ?环境:包括发动机和环境

  ?材料

  ?几何

  ?模拟

XFlow

  5、单击屏幕左下角的“运行”按钮可以启动计算,如下图所示。

  图形用户界面:运行按钮以橙色框突出显示

  “运行”按钮显示一个下拉菜单,其中包含以下选项:

  ?开始计算

  ?启动高级计算(仅在实验室模式下可用)

  ?恢复计算

  开始计算

  此选项启动计算(初始时间= 0)并启动XFlow Process Manager。

  数值结果写在数据文件夹中(项目树>模拟>存储数据>文件夹)。如果文件夹包含先前计算的数据,则将询问用户是否要覆盖它们,或者重命名要保存新数据的文件夹。

  恢复计算

  继续从上次保存的结果(初始时间≠0)开始模拟,启动XFLow Process Manager。

  模拟结果写入数据文件夹(项目树>模拟>存储数据>文件夹),而不会覆盖以前的模拟结果。

  为了能够使用此功能,用户必须打开选项:

  项目树>模拟>存储数据>保存简历文件(+信息)。

  如果在启动计算之前未启用此选项,用户将无法恢复计算。

  icon_warning请注意:在几何体的行为如下的情况下,恢复计算选项不可用:刚体动力学

  icon_warning请注意:必须先保存项目才能启动或恢复计算。

XFlow

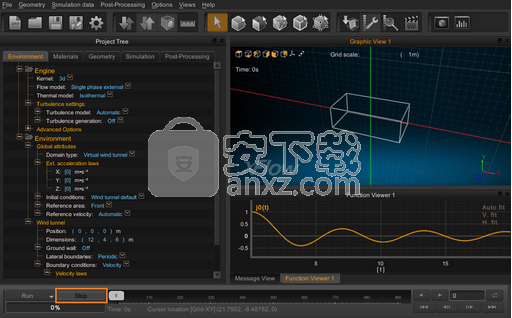

  6、有树方法可以停止计算:

  单击GUI左下角的“停止”按钮

  GUI,停止按钮以橙色框突出显示

XFlow

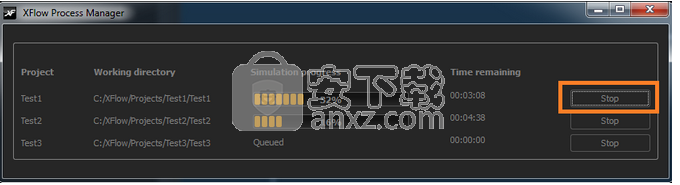

  单击Process Manager窗口中显示的Stop按钮

  进程管理器停止按钮以橙色框突出显示。

  在Simulation文件夹中创建名为“exit-xflow”或“exit-xflow.txt”的空文本文件。 引擎将自动检测此文件,并继续保存帧数据并退出。

XFlow

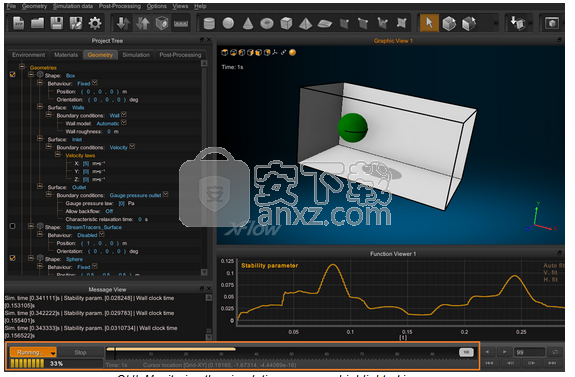

  7、模拟进度在GUI中显示如下:

  ?进度条从0和100%移动,表示每个求解器迭代的进度;

  ?时间控件的颜色条表示模拟的全局进度,即已计算的帧。

  GUI:监控模拟进度,以橙色突出显示

  如果用户关闭GUI但决定保持模拟运行,则可以在Process Manager窗口中跟踪模拟的全局进度。

  消息视图在每个求解器步骤中报告其他信息,例如稳定性参数,警告或错误。 有关更多信息,请参阅消息视图。

XFlow

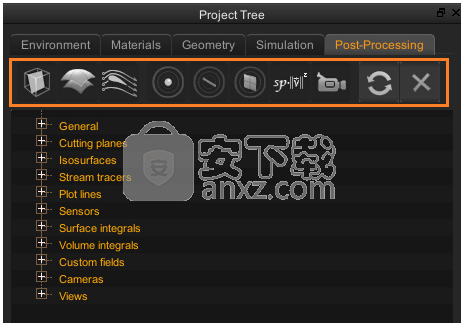

  8、Post-Processing工具栏

  与项目树的其他选项卡不同,这个选项卡有自己的工具栏,如下图所示:

XFlow

  9、显示/隐藏后处理对象

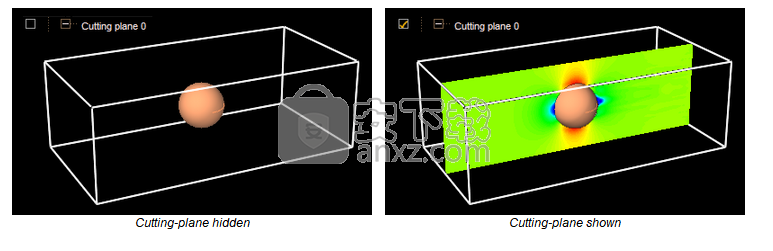

  借助复选框icon_checkbox_on,可以在“图形视图”窗口中显示/隐藏所有后处理对象。 可视化将仅影响活动的图形视图。 单击图形视图后,图形视图将变为活动状态。

XFlow

  10、图形视图菜单

  单击图形视图窗口,用鼠标右键打开图形视图下拉菜单。

  如果未选择几何图形,菜单将显示以下选项:

  ?同时选择项目的所有几何图形

  ?同时取消选择项目的所有几何图形

  ?显示/隐藏指示域限制的框

XFlow

  11、没有选择几何体,但是有可视化的数据加载,它出现了第四个选项:

  ?同时选择项目的所有几何图形

  ?同时取消选择项目的所有几何图形

  ?显示/隐藏指示域限制的框

  ?显示/隐藏颜色leyend

XFlow

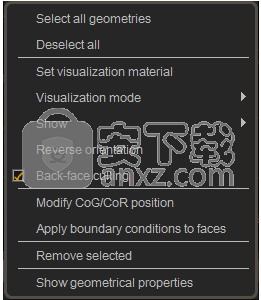

  12、如果选择了几何对象,则“图形视图”菜单将显示以下选项:

  ?同时选择项目的所有几何图形

  ?同时取消选择项目的所有几何图形

  ?设置可视化材料和颜色:橡胶,塑料,金属,玻璃,仅阴影。

  ?设置可视化模式:着色,线框,边界框,网格。

  ?显示本地轴

  ?反转曲面法线的方向

  ?激活/取消激活背面剔除可视化选项

  ?修改重心和旋转的坐标

  ?将边界条件应用于几何对象曲面

  ?删除所选对象

  ?查看相关几何属性的报告

XFlow
